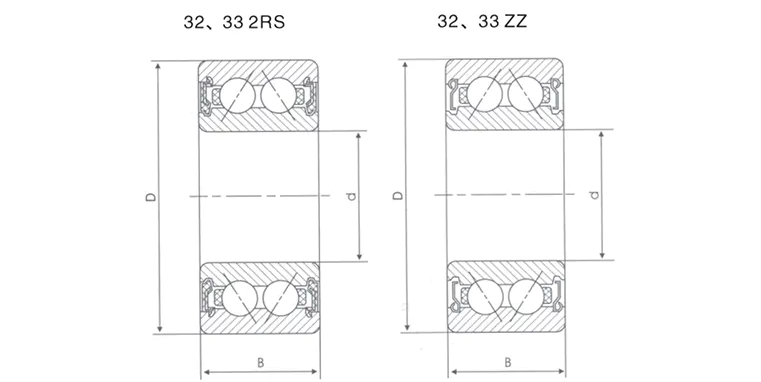

Основная композиция
Внутренние и внешние кольца: точные обработки с канавками, обычно изготовленные из высокоуглерого хромового стали.
Двойные ряды шариков: два ряда стальных шариков расположены под определенным углом для достижения двунаправленного распределения нагрузки.
Клетка: нейлон, латунь или сталь, чтобы обеспечить равномерное распределение шариков и уменьшить трение.
Угол контакта (α): обычно 15 °, 25 ° или 40 °, тем больше угол, тем сильнее осевая нагрузка.
Различия от подшипников с одной ряд
| Функции | Угловой контактный подшипник с одним рядом | Угловой контактный подшипник с двумя рядами |
| Нагрузка направления | Односторонний осевой радиал | Двухсторонний осевой радиал |
| Жесткость | Ниже | Выше (поддержка двойной строки) |
| Сложность установки | Нужно использовать в парах | Используйте самостоятельно, чтобы упростить сборку |
2. Принцип высокой нагрузки
- Механические преимущества симметричной планировки двойного ряда
Радиальная нагрузка: два ряда шариков имеют радиальную силу и снижают концентрацию напряжения с одним точкой.
Осевая нагрузка: конструкция угла контакта разлагает осевую силу в радиальную силу, а двойная структура может компенсировать тягу в обоих направлениях.
Нагрузка на крутящий момент: способность противостоять моменту переворачивания значительно лучше, чем у подшипников с одним рядом.
- Влияние ключевых параметров дизайна
Угол контакта (α):
α = 15 °: сосредоточиться на радиальной нагрузке (например, насосной оборудование).
α = 25 ° ~ 40 °: фокусируется на осевой нагрузке (например, веретеной машинного инструмента).
Корректировка предварительной нагрузки: устранение клиренса с помощью предварительной нагрузки, улучшить жесткость, но сбалансировать риск повышения температуры.
- Улучшение материала и процесса
Стальной шариковый материал: керамический шарик (SI3N4) может снизить вес и выдерживать высокую температуру.
Политка канавки: наномасштабная обработка поверхности уменьшает потерю трения.
3. Типичные сценарии применения
Шпиндель с помощью машинного инструмента: высокие требования к жесткости при двунаправленной силе резки.
Промышленные робот -суставы: динамические нагрузки медведя в нескольких направлениях.
- Сценарии с тяжелой нагрузкой и высокоскоростной совместимой
Коробка передач: передавать радиальную силу и осевую тягу одновременно.
Центробежный компрессор: требования к стабильности при высокоскоростном вращении.
4. Выбор и использование рекомендаций
Точки отбора
Тип нагрузки: осевое/радиальное соотношение определяет выбор угла контакта.
Ограничение скорости: см. Скорость предела (значение DN) в руководстве по подшипению.
Метод смазки: смазка смазки (легкое обслуживание) или масляная смазка (высокоскоростный сценарий).
Обычные недоразумения
Неправильная предварительная нагрузка: чрезмерная затяжка вызывает повышение температуры, а переоборудование вызывает вибрацию.
Смешанное спаривание: избегайте смешивания с однопользовыми подшипниками, чтобы вызвать неравномерную силу.
Ключ обслуживания
Регулярно проверяйте клиренс: сила предварительной нагрузки может пройти после износа.
Цикл смазки: интервал изменения смазки должен быть сокращен в высокотемпературной среде.
