д 1~4 мм

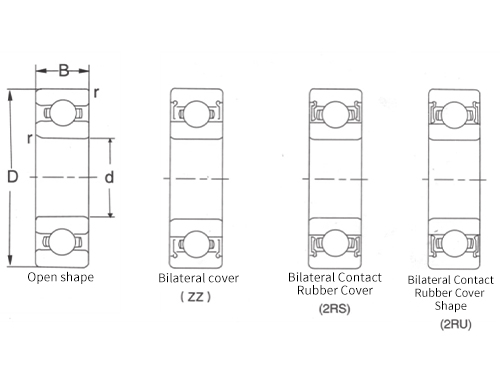

| Основные размеры (мм) | Резиновая крышка | Железная крышка | Модель | Базовая динамическая нагрузка | Базовая статическая нагрузка | Справочный вес (г) | |||||||
| д | Д | Б | р | Б1 | р1 | Открыть | Железная крышка | Контактная крышка | Бесконтактный | Кр(Н) | Кукуруза) | Открыть | Тип резинового покрытия Тип железной крышки |
| 1 | 3 | 1.0 | 0.05 | 1.5 | 0.05 | 681 | 681 ЗЗ | / | / | 80 | 23 | 0.08 | |
| 3 | 1.5 | 0.05 | / | / | МР31 | / | / | / | 80 | 23 | 0.07 | ||
| 4 | 1.6 | 0.10 | 2.3 | 0.10 | 691 | 691 ЗЗ | / | / | 140 | 36 | 0.10 | ||
| 1.2 | 4 | 1.8 | 2.50 | 0.1 | 0.10 | МР41 Х | МР41 ХЗЗ | / | / | 138 | 35 | 0.10 | 0.14 |
| 1.5 | 4 | 1.2 | 0.05 | 2.0 | 0.05 | 68/1,5 | 68/1,5 ЗЗ | / | / | 112 | 33 | 0.07 | 0.11 |
| 5 | 2.0 | 0.15 | 2.6 | 0.15 | 69/1,5 | 69/1,5 ЗЗ | / | / | 240 | 69 | 0.17 | 0.19 | |
| 6 | 2.5 | 0.15 | 3.0 | 0.15 | 60/1,5 | 60/1,5 ЗЗ | / | / | 330 | 99 | 0.31 | 0.36 | |
| 2 | 4 | 1.2 | 0.05 | 2.0 | 0.06 | 672 | 672 ЗЗ | / | / | 104 | 37 | 0.10 | 0.14 |
| 5 | 1.5 | 0.08 | 2.3 | 0.08 | 682 | 682 ЗЗ | / | / | 188 | 59 | 0.12 | 0.17 | |
| 5 | 2.0 | 0.10 | 2.5 | 0.10 | МР52 | МР52 ЗЗ | / | / | 188 | 59 | 0.16 | 0.22 | |
| 6 | 2.3 | 0.15 | 3.0 | 0.15 | 692 | 692 ЗЗ | / | / | 330 | 99 | 0.28 | 0.38 | |
| 6 | 2.5 | 0.15 | 2.5 | 0.15 | МР62 | МР62 ЗЗ | / | / | 330 | 99 | 0.28 | 0.33 | |
| 7 | 2.5 | 0.15 | 3.0 | 0.15 | МР72 | МР72 ЗЗ | / | / | 385 | 128 | 0.43 | 0.47 | |
| 7 | 2.8 | 0.15 | 3.5 | 0.15 | 602 | 602 ЗЗ | / | / | 385 | 128 | 0.51 | 0.58 | |
| 2.5 | 5 | 1.5 | 0.08 | / | / | 67/2,5 | 67/2,5 ЗЗ | / | / | 153 | 59 | 0.11 | 0.11 |
| 6 | 1.8 | 0.08 | 2.3 | 0.08 | 68/2,5 | 68/2,5 ЗЗ | / | / | 209 | 73 | 0.23 | 0.29 | |
| 7 | 2.5 | 0.15 | 2.6 | 0.08 | 69/2,5 | 69/2,5 ЗЗ | / | / | 385 | 128 | 0.40 | 0.55 | |
| 8 | 2.5 | 0.20 | 3.5 | 0.15 | МР82 Х | МР82 ХЗЗ | / | / | 560 | 179 | 0.52 | ||
| 8 | 2.8 | 0.15 | / | / | 60/2,5 | 60/2,5 ЗЗ | / | / | 550 | 175 | 0.63 | 0.83 | |
| 3 | 6 | 2.0 | 0.08 | 4.0 | 0.15 | 673 | 673 ЗЗ | / | / | 209 | 73 | 0.19 | 0.28 |
| 7 | 2.0 | 0.10 | 2.5 | 0.08 | 683 | 683 ЗЗ | / | / | 385 | 129 | 0.32 | 0.43 | |
| 8 | 2.5 | 0.15 | 3.0 | 0.10 | МР83 | / | / | / | 560 | 179 | 0.51 | ||
| 8 | 3.0 | 0.15 | 4.0 | 0.15 | 693 | 693 ЗЗ | / | / | 56 | 179 | 0.61 | 0.83 | |
| 9 | 2.5 | 0.20 | 4.0 | 0.15 | МР93 | МР93 ЗЗ | / | / | 640 | 226 | 0.68 | 1.18 | |
| 9 | 3.0 | 0.15 | 5.0 | 0.15 | 603 | 603 ЗЗ | / | 640 | 226 | 0.84 | 1.20 | ||
| 10 | 4.0 | 0.15 | 4.0 | 0.15 | 623 | 623 ЗЗ | / | / | 615 | 226 | 1.65 | 1.66 | |
| 13 | 5.0 | 0.20 | 5.0 | 0.20 | 633 | 633 ЗЗ | / | / | 1300 | 485 | 3.38 | 3.33 | |
| 4 | 7 | 2.0 | 0.08 | 2.5 | 0.08 | 674 | 674 ЗЗ | / | / | 315 | 115 | 0.21 | 0.29 |
| 8 | 2.0 | 0.15 | 3.0 | 0.10 | МР84 | МР84 ЗЗ | / | / | 395 | 140 | 0.33 | 0.56 | |
| 9 | 2.5 | 0.10 | 4.0 | 0.10 | 684 | 684 ЗЗ | / | / | 640 | 226 | 0.63 | 1.01 | |
| 10 | 3.0 | 0.20 | 4.0 | 0.15 | МР104 | МР104 ЗЗ | / | / | 650 | 236 | 0.95 | 1.33 | |
| 11 | 4.0 | 0.15 | 4.0 | 0.15 | 694 | 694 ЗЗ | 694-2РС | 694-2РУ | 715 | 283 | 1.70 | 1.75 | |
| 12 | 4.0 | 0.20 | 4.0 | 0.20 | 604 | 604 ЗЗ | 604-2РС | 604-2РУ | 970 | 360 | 2.25 | 2.29 | |
| 13 | 5.0 | 0.20 | 5.0 | 0.20 | 624 | 624 ЗЗ | 624-2РС | 624-2РУ | 1300 | 485 | 2.97 | 3.04 | |
| 16 | 5.0 | 0.30 | 5.0 | 0.30 | 634 | 634 ЗЗ | 634-2РС | 634-2РУ | 1740 | 670 | 5.00 | 5.21 | |
д 5~15 мм
| Основные размеры (мм) | Резиновая крышка | Железная крышка | Модель | Базовая динамическая нагрузка | Базовая статическая нагрузка | Справочный вес (г) | |||||||
| д | Д | Б | р | Б1 | р1 | Открыть | Железная крышка | Контактная крышка | Бесконтактный | Кр(Н) | Кукуруза) | Открыть | Тип резинового покрытия Тип железной крышки |
| 5 | 8 | 2.0 | 0.08 | 2.5 | 0.08 | 675 | 675 ЗЗ | / | / | 278 | 131 | 0.25 | 0.34 |
| 9 | 2.5 | 0.15 | 3.0 | 0.15 | МР95 | МР95 ЗЗ | / | / | 435 | 168 | 0.48 | 0.54 | |
| 10 | 3.0 | 0.15 | 4.0 | 0.15 | МР105 | МР105 ЗЗ | / | / | 435 | 168 | 0.90 | 1.29 | |
| 11 | 3.0 | 0.15 | 5.0 | 0.15 | 685 | 685 ЗЗ | 685-2РС | 685-2РУ | 715 | 283 | 1.20 | 1.95 | |
| 13 | 4.0 | 0.20 | 4.0 | 0.20 | 695 | 695 22 | 695-2РС | 695-2РУ | 1080 | 430 | 2.40 | 2.5 | |
| 14 | 5.0 | 0.20 | 5.0 | 0.20 | 605 | 605 ЗЗ | 605-2РС | 605-2РУ | 1330 | 505 | 3.54 | 4 | |
| 16 | 5.0 | 0.30 | 5.0 | 0.30 | 625 | 625 ЗЗ | 625-2РС | 625-2РУ | 1730 | 670 | 4.95 | 6 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 635 | 635 22 | 635-2РС | 635-2РУ | 2620 | 1060 | 8.53 | 9 | |
| 6 | 10 | 2.5 | 0.10 | 3.0 | 0.10 | 675 | 675 ЗЗ | / | / | 495 | 219 | 0.53 | 0.9 |
| 12 | 3.0 | 0.20 | 4.0 | 0.15 | МР126 | МР126 ЗЗ | / | / | 715 | 292 | 1.20 | 1.6 | |
| 13 | 3.5 | 0.15 | 5.0 | 0.15 | 686 | 686 ЗЗ | 686-2РС | 686-?RU | 1080 | 440 | 1.90 | 2.5 | |
| 15 | 5.0 | 0.20 | 5.0 | 0.20 | 696 | 696 ЗЗ | 696-2РС | 696-2РУ | 1740 | 670 | 3.79 | 3.9 | |
| 17 | 6.0 | 0.30 | 6.0 | 0.30 | 606 | 606 ЗЗ | 606-2РС | 606-2HU | 2260 | 840 | 5.94 | 6 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 626 | 626 22 | 626-2РС | 626-2РУ | 2620 | 1060 | 7.97 | 8 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 636 | 636 ЗЗ | 636 2РС | 636-2РУ | 3300 | 1360 | 13.00 | 13 | |
| 7 | 11 | 2.5 | 0.10 | 3.0 | 0.10 | 677 | 677 22 | / | / | 455 | 201 | 0.59 | 0.71 |
| 13 | 3.0 | 0.20 | 4.0 | 0.15 | МР137 | МР137 ЗЗ | / | / | 830 | 375 | 1.50 | 1.98 | |
| 14 | 3.5 | 0.15 | 5.0 | 0.15 | 687 | 687 ЗЗ | 687-2РС | 687-2РУ | 1170 | 510 | 2.00 | 2.97 | |
| 17 | 5.0 | 0.30 | 5.0 | 0.30 | 697 | 697 ЗЗ | 697-2РС | 697-2РУ | 1610 | 715 | 4.80 | 5.01 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 607 | 607 ЗЗ | 607-2РС | 607-2РУ | 2620 | 1060 | 7.67 | 8 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 627 | 627 ЗЗ | 627-2РС | 627-2РУ | 3300 | 1360 | 12.00 | 12 | |
| 26 | 9.0 | 0.30 | 9.0 | 0.30 | 637 | 637 ЗЗ | 637-2РС | 637-2РУ | 4000 | 1580 | 24.00 | 25 | |
| 8 | 12 | 2.5 | 0.10 | 3.5 | 0.10 | 678 | Б78 22 | / | / | 535 | 271 | 0.70 | 0.95 |
| 14 | 3.5 | 0.20 | 4.0 | 0.15 | МР148 | МР148 ЗЗ | / | / | 820 | 385 | 1.90 | 2.12 | |
| 16 | 4.0 | 0.20 | 5.0 | 0.20 | 688 | БА8 22 | 688-2РС | 688-2РУ | 1250 | 590 | 3.00 | 3.7 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 698 | 698 ЗЗ | 698-2РС | 698-2РУ | 2240 | 905 | 7.18 | 7.2 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 608 | 608 ЗЗ | 608-2РС | 608-2РУ | 3300 | 1360 | 12.00 | 12 | |
| 24 | 8.0 | 0.30 | 8.0 | 0.30 | 628 | 628 22 | 628-2РС | Б28-2РУ | 3350 | 1410 | 17.00 | 17.3 | |
| 28 | 9.0 | 0.30 | 9.0 | 0.30 | 638 | 638 ЗЗ | 638-2РС | 638-2РУ | 4550 | 1970 | 27.00 | 28.6 | |
| 9 | 14 | 3.0 | 0.10 | 4.5 | 0.10 | 679 | 679 ЗЗ | / | / | 930 | 470 | 1.35 | 1.98 |
| 17 | 4.0 | 0.20 | 5.0 | 0.20 | 689 | 689 ЗЗ | 689-2РС | 689-2РУ | 1730 | 810 | 3.53 | 4.43 | |
| 20 | 6.0 | 0.30 | 6.0 | 0.30 | 699 | 699 ЗЗ | 699-2РС | 699-2РУ | 2120 | 985 | 8.33 | 8.45 | |
| 24 | 7.0 | 0.30 | 7.0 | 0.30 | 609 | 609 ЗЗ | 609-2РС | 609-2РУ | 3350 | 1410 | 14.50 | 14.6 | |
| 26 | 8.0 | 0.30 | 8.0 | 0.30 | 629 | 629 22 | 629-2РС | 629-2РУ | 4550 | 1970 | 19.50 | 20 | |
| 30 | 10 | 0.60 | 10 | 0.60 | 639 | 639 ЗЗ | 639-2РС | 639-2РУ | 5100 | 2390 | 34.00 | 36 | |
д 5~15 мм
| Основные размеры (мм) | Модель | Кр(Н) | Кукуруза) | вес (г) | ||||||
| д | Д | Б | р | Открыть | Железная крышка | Контактная крышка | Бесконтактный | |||
| 10 | 15 | 3 | 0.1 | 6700 | 6700 ЗЗ | 6700-2РС | 6700-2РУ | 1010 | 555 | 0.0015 |
| 19 | 5 | 0.3 | 6800 | 6800 ЗЗ | 6800-2РС | 6800-2РУ | 1840 | 925 | 0.005 | |
| 19 | 7 | 0.3 | 63800 | 63800 ЗЗ | 63800-2РС | 63800-2РУ | 1840 | 925 | 0.0074 | |
| 22 | 6 | 0.3 | 6900 | 6900 ЗЗ | 6900-2РС | 6900-2РУ | 2700 | 1270 | 0.009 | |
| 26 | 8 | 0.3 | 6000 | 6000 ЗЗ | 6000-2РС | 6000-2РУ | 4550 | 1970 | 0.019 | |
| 26 | 12 | 0.5 | 63000 | / | 63000-2РС | / | 4620 | 1960 | 0.025 | |
| 28 | 8 | 0.3 | 16100 | / | / | / | 4620 | 1960 | 0.022 | |
| 30 | 9 | 0.6 | 6200 | 6200 ЗЗ | 6200-2РС | 6200-2РУ | 5100 | 2390 | 0.032 | |
| 30 | 14 | 1 | 62200 | / | 62200-2РС | / | 5070 | 2360 | 0.04 | |
| 30 | 14.3 | 1 | 63200 | / | 63200-2РС | / | 5146 | 2350 | 0.046 | |
| 35 | 11 | 0.6 | 6300 | 6300 ЗЗ | 6300-2РС | 6300-2РУ | 8100 | 3450 | 0.053 | |
| 35 | 17 | 1 | 62300 | / | 62300-2РС | / | 8060 | 3400 | 0.06 | |
| 35 | 19.05 | 0.6 | 63300 | / | 63300-2РС | / | 8095 | 3565 | 0.105 | |
| 37 | 12 | 0.6 | 6400 | / | / | / | 9000 | 4650 | / | |
| 12 | 18 | 4 | 0.2 | 6701 | 6701 ЗЗ | 6701-2РС | 6701-2РУ | 1070 | 6555 | 0.003 |
| 21 | 5 | 0.3 | 6801 | 6801 ЗЗ | 6801-2РС | 6801-2РУ | 1900 | 1040 | 0.006 | |
| 21 | 7 | 0.3 | 63801 | 63801 ЗЗ | 63801-2РС | 63801-2РУ | 1900 | 1040 | 0.0085 | |
| 24 | 6 | 0.3 | 6901 | 6901 ЗЗ | 6901-2РС | 6901-2РУ | 2900 | 1460 | 0.011 | |
| 28 | 7 | 0.3 | 16001 | / | / | / | 5100 | 2400 | 0.024 | |
| 28 | 8 | 0.3 | 6001 | 6001 ЗЗ | 6001-2РС | 6001-2РУ | 5100 | 2390 | 0.023 | |
| 28 | 12 | 0.5 | 63001 | / | 63001-2РС | / | 5070 | 2360 | 0.029 | |
| 30 | 8 | 0.3 | 16101 | / | / | / | 5070 | 2360 | 0.023 | |
| 32 | 10 | 0.6 | 6201 | 6201 ЗЗ | 6201-2РС | 6201-2РУ | 6800 | 3050 | 0.037 | |
| 32 | 14 | 1 | 62201 | / | 62201-2РС | / | 6890 | 3100 | 0.046 | |
| 32 | 15.9 | 1 | 63201 | / | 63201-2РС | / | 7000 | 3050 | 0.055 | |
| 37 | 12 | 1 | 6301 | 6301 ЗЗ | 6301-2РС | 6301-2РУ | 9800 | 4250 | 0.06 | |
| 37 | 1700 | 1.5 | 62301 | / | 62301-2РС | / | 9750 | 4150 | 0.074 | |
| 37 | 1905 | 1 | 63301 | / | 63301-2РС | / | 9705 | 4360 | 0.114 | |
| 42 | 13 | 1 | 6401 | / | / | / | 11600 | 5150 | 0.048 | |
| 15 | 21 | 4 | 0.2 | 6702 | 6702 ЗЗ | 6702-2РС | 6702-2РУ | 1150 | 790 | 0.0035 |
| 24 | 5 | 0.3 | 6802 | 6802 ЗЗ | 6802-2РС | 6802-2РУ | 2080 | 1260 | 0.007 | |
| 24 | 7 | 0.3 | 63802 | 63802 ЗЗ | 63802-2РС 63802-2РУ | 2080 | 1260 | 0.01 | ||
| 28 | 7 | 0.3 | 6902 | 6902 ЗЗ | 6902-2РС | 6902-2РУ | 4300 | 2250 | 0.016 | |
| 32 | 8 | 0.3 | 16002 | / | / | / | 5600 | 2840 | 0.025 | |
| 32 | 9 | 0.3 | 6002 | 6002 ЗЗ | 6002-2РС | 6002-2РУ | 5600 | 2840 | 0.032 | |
| 32 | 13 | 0.5 | 63002 | / | 63002-2РС | / | 5590 | 2850 | 0.042 | |
| 35 | 11 | 0.6 | 6202 | 6202 ЗЗ | 6202-2РС | 6202-2РУ | 7650 | 3700 | 0.045 | |
| 35 | 14 | 1 | 62202 | / | 62202-2РС | / | 7800 | 3750 | 0.056 | |
| 35 | 15.9 | 1 | 63202 | / | 63202-2РС | / | 8000 | 3600 | 0.068 | |
| 42 | 13 | 1 | 6302 | 6302 ЗЗ | 6302-2РС | 6302-2РУ | 11400 | 5400 | 0.082 | |
| 42 | 17 | 1.5 | 62302 | / | 62302-2РС | / | 11400 | 5400 | 0.11 | |
| 42 | 19 | 1.5 | 63302 | / | 63302-2РС | / | 8232 | 4900 | 0.152 | |
| 52 | 15 | 1.1 | 6402 | / | / | / | 15900 | 7300 | 0.137 | |
д 17~35 мм
| Основные размеры (мм) | Модель | Кр(Н) | Кукуруза) | вес (г) | ||||||
| д | Д | Б | р | Открыть | Железная крышка | Контактная крышка | Бесконтактный | |||
| 17 | 23 | 4 | 0.2 | 6703 | 6703 ЗЗ | 6703-2РС | 6703-2РУ | 1200 | 865 | 0.004 |
| 26 | 5 | 0.3 | 6803 | 6803 ЗЗ | 6803-2РС | 6803-2РУ | 2630 | 1570 | 0.008 | |
| 26 | 7 | 0.3 | 63803 | 63803 ЗЗ | 63803-2РС | 63803-2РУ | 2630 | 1570 | 0.011 | |
| 30 | 7 | 0.3 | 6903 | 6903 ЗЗ | 6903-2РС | 6903-2РУ | 4600 | 2550 | 0.018 | |
| 35 | 8 | 0.3 | 16003 | / | / | / | 6000 | 3250 | 0.032 | |
| 35 | 10 | 0.3 | 6003 | 6003 ЗЗ | 6003-2РС | 6003-2РУ | 6000 | 3250 | 0.039 | |
| 35 | 14 | 0.5 | 63003 | / | 63003-2РС | / | 6050 | 3250 | 0.051 | |
| 40 | 12 | 0.6 | 6203 | 6203 ЗЗ | 6203-2РС | 6203-2РУ | 9550 | 4800 | 0.065 | |
| 40 | 16 | 1 | 62203 | / | 62203-2РС | / | 9560 | 4750 | 0.085 | |
| 40 | 17.5 | 1 | 63203 | / | 63203-2РС | / | 9200 | 4500 | 0.09 | |
| 47 | 14 | 1 | 6303 | 6303 ЗЗ | 6303-2РС | 6303-2РУ | 13600 | 6550 | 0.115 | |
| 47 | 19 | 1.5 | 62303 | / | 62303-2РС | / | 13500 | 6550 | 0.149 | |
| 47 | 22.2 | 1.5 | 63303 | / | 63303-2РС | / | 9800 | 5684 | 0.176 | |
| 62 | 17 | 1.1 | 6403 | / | / | / | 22700 | 10800 | 0.271 | |
| 20 | 27 | 4 | 0.2 | 6704 | 6704 ЗЗ | 6704-2РС | 6704-2РУ | 1790 | 1320 | 0.005 |
| 32 | 7 | 0.3 | 6804 | 6804 ЗЗ | 6804-2РС | 6804-2РУ | 4000 | 2470 | 0.019 | |
| 32 | 10 | 0.3 | 63804 | 63804 ЗЗ | 63804-2РС | 63804-2РУ | 4000 | 2470 | 0.024 | |
| 37 | 9 | 0.3 | 6904 | 6904 ЗЗ | 6904-2РС | 6904-2РУ | 6350 | 3700 | 0.036 | |
| 42 | 8 | 0.3 | 16004 | / | / | / | 7900 | 4500 | 0.05 | |
| 42 | 12 | 0.6 | 6004 | 6004 ЗЗ | 6004-2РС | 6004-2РУ | 9400 | 5000 | 0.07 | |
| 42 | 16 | 1 | 63004 | / | 63004-2РС | / | 9360 | 5000 | 0.088 | |
| 47 | 14 | 1 | 6204 | / | 6204-2РС | / | 12800 | 6600 | 0.106 | |
| 47 | 18 | 1.5 | 62204 | 6204 ЗЗ | 62204-2РС | 62204-2РУ | 12700 | 6550 | 0.128 | |
| 47 | 20.6 | 1.5 | 63204 | / | 63204-2РС | / | 9800 | 6174 | 0.15 | |
| 52 | 15 | 1.1 | 6304 | / | 6304-2РС | / | 15900 | 7900 | 0.144 | |
| 52 | 21 | 2 | 62304 | 6304 ЗЗ | 62304-2РС | 62304-2РУ | 15900 | 7800 | 0.197 | |
| 52 | 22.2 | 2 | 63304 | / | 63304-2РС | / | 11466 | 7056 | 0.21 | |
| 72 | 19 | 1.1 | 6404 | / | 6404-2РС | / | 31000 | 15200 | 0.408 | |
| 22 | 44 | 12 | 0.6 | 60/22 | 60/22 ЗЗ | 60/22-2РС | 60/22-2РУ | 9400 | 5050 | 0.074 |
| 50 | 14 | 1 | 62/22 | 62/22 ЗЗ | 62/22-2РС | 62/22-2РУ | 13900 | 6950 | 0.12 | |
| 56 | 16 | 1.1 | 63/22 | 63/22 ЗЗ | 63/22-2РС | 63/22-2РУ | 18400 | 9250 | 0.176 | |
| 25 | 32 | 4 | 0.2 | 6705 | 6705 ЗЗ | 6705-2РС | 6705-2РУ | 1930 | 1550 | 0.006 |
| 37 | 7 | 0.3 | 6805 | 6805 ЗЗ | 6805-2РС | 6805-2РУ | 4300 | 2950 | 0.022 | |
| 37 | 10 | 0.3 | 63805 | 63805 ЗЗ | 63805-2РС | 63805-2РУ | 4300 | 2950 | 0.032 | |
| 42 | 9 | 0.3 | 6905 | 6905 ЗЗ | 6905-2РС | 6905-2РУ | 7000 | 4500 | 0.041 | |
| 47 | 8 | 0.3 | 16005 | / | / | / | 6950 | 5650 | 0.06 | |
| 47 | 12 | 0.6 | 6005 | 6005 ЗЗ | 6005-2РС | 6005-2РУ | 10100 | 5850 | 0.079 | |
| 47 | 16 | 1 | 63005 | / | 63005-2РС | / | 11200 | 6550 | 0.1 | |
| 52 | 15 | 1 | 6205 | 6205 ЗЗ | 6205-2РС | 6205-2РУ | 14000 | 7900 | 0.128 | |
| 52 | 18 | 1.5 | 62205 | / | 62205-2РС | / | 14000 | 7800 | 0.146 | |
| 52 | 20.6 | 1.5 | 63205 | / | 63205-2РС | / | 10584 | 6860 | 0.175 | |
| 62 | 17 | 1.1 | 6305 | 6305 ЗЗ | 6305-2РС | 6305-2РУ | 23600 | 12100 | 0.232 | |
| 62 | 24 | 2 | 62305 | / | 62305-2РС | / | 22500 | 11600 | 0.32 | |
| 62 | 25.4 | 2 | 63305 | / | 63305-2РС | / | 14700 | 9800 | 0.315 | |
| 80 | 21 | 1.5 | 6405 | / | / | / | 40000 | 20100 | 0.528 | |
д 17~35 мм
| Основные размеры (мм) | Модель | Кр(Н) | Кукуруза) | вес (г) | ||||||
| d | Д | Б | р | Открыть | Железная крышка | Контактная крышка | Бесконтактный | |||
| 28 | 52 | 12 | 0.6 | 60/28 | 60/28 ЗЗ | 60/28-2РС | 6028-2РУ | 12500 | 7400 | 0.098 |
| 58 | 16 | 1 | 62/28 | 62/28 ЗЗ | 62/28-2РС | 62/28-2РУ | 17900 | 9750 | 0.175 | |
| 68 | 16 | 1.1 | 63/28 | 63/28 ЗЗ | 63/28-2РС | 63/28-2РУ | 26800 | 14000 | 0.287 | |
| 30 | 37 | 4 | 0.2 | 6706 | 6706 ЗЗ | 6706-2HS | 6706-2РУ | 2050 | 1780 | 0.008 |
| 42 | 7 | 0.3 | 6806 | 6805 ЗЗ | 6806-2РС | 6806-2РУ | 4500 | 3400 | 0.0026 | |
| 42 | 10 | 0.3 | 63806 | 63806 ЗЗ | 63806-2HS | 63806-2РУ | 4500 | 3400 | 0.026 | |
| 47 | 9 | 0.3 | 6906 | 6906 ЗЗ | 6906-2HS | 6906-2РУ | 7250 | 5000 | 0.045 | |
| 55 | 9 | 0.3 | 16006 | / | / | / | 9950 | 6550 | 0.085 | |
| 55 | 13 | 1 | 6006 | 6006 ЗЗ | 6006-2РС | 6006-2РУ | 13200 | 8300 | 0.117 | |
| 55 | 19 | 1.5 | 63006 | / | 63006-2РС | / | 13300 | 8300 | 0.159 | |
| 62 | 16 | 1 | 6006 | 6706 ЗЗ | 6206-2РС | 6206-2РУ | 19500 | 11300 | 0.199 | |
| 62 | 20 | 1.5 | 62206 | / | 62206-2РС | / | 19500 | 11200 | 0.242 | |
| 62 | 23.8 | 1.5 | 63206 | / | 63206-2РС | / | 14700 | 9800 | 0.28 | |
| 72 | 19 | 1.1 | 6306 | 6306 ЗЗ | 6306-2РС | 6306-2РУ | 26700 | 15000 | 0.346 | |
| 72 | 27 | 2 | 62306 | / | 62306-2РС | / | 28100 | 16000 | 0.485 | |
| 72 | 30.2 | 2 | 63306 | / | 63306-2РС | / | 19600 | 13426 | 0.53 | |
| 90 | 23 | 1.5 | 6460 | / | / | / | 43500 | 23800 | 0.72 | |
| 32 | 58 | 13 | 1 | 60/32 | 60/32 ЗЗ | 60/32-2РС | 60/32-2РУ | 15100 | 9150 | 0.129 |
| 65 | 17 | 1 | 62/32 | 62/32 ЗЗ | 62/32-2РС | 62/32-2РУ | 22400 | 13100 | 0.23 | |
| 75 | 20 | 1.1 | 63/32 | 63/32 ЗЗ | 63/32-2РС | 63/32-2РУ | 30000 | 16200 | 0.382 | |
| 35 | 44 | 5 | 0.3 | 6707 | 6707 ЗЗ | 6707-2РС | 6707-2РУ | 1862 | 1637 | 0.15 |
| 47 | 7 | 0.3 | 6807 | 6807 ЗЗ | 6807-2РС | 6807-2РУ | 4900 | 4000 | 0.029 | |
| 55 | 10 | 0.6 | 6907 | 6907 ЗЗ | 6907-2РС | 69С7-2РУ | 10400 | 7150 | 0.073 | |
| 62 | 9 | 0.3 | 16007 | / | / | / | 11700 | 8150 | 0.11 | |
| 62 | 14 | 1 | 6007 | 6007 ЗЗ | 6007-2РС | 6007-2РУ | 16000 | 10300 | 0.156 | |
| 62 | 20 | 1.5 | 63007 | 63007-2РС | / | 15900 | 10200 | 0.21 | ||
| 72 | 17 | 1.1 | 6207 | 6207 ЗЗ | 6207-2РС | 6207-2РУ | 25700 | 15300 | 0.28 | |
| 72 | 23 | 2 | 62207 | / | 62207-2РС | / | 25500 | 15300 | 0.435 | |
| 72 | 27 | 2 | 63207 | / | 63207-2РС | / | 19404 | 12740 | 0.435 | |
| 80 | 21 | 1.5 | 6307 | 6307 ЗЗ | 6307-2РС | 6307-2РУ | 33500 | 19100 | 0.457 | |
| 80 | 31 | 2.5 | 62307 | / | 62307-2РС | / | 33200 | 19000 | 0.67 | |
| 80 | 34.9 | 2.5 | 63307 | / | 63307-2РС | / | 23520 | 16170 | 0.71 | |
| 100 | 25 | 1.5 | 6407 | / | / | / | 55000 | 31000 | 0.936 | |
д 40~70мм
| Основные размеры (мм) | Модель | Кр(Н) | Кукуруза) | вес (г) | ||||||
| d | Д | Б | р | Открыть | Железная крышка | Контактная крышка | Бесконтактный | |||
| 40 | 50 | 6 | 0.3 | 6708 | 6708 ЗЗ | 6708-2РС | 6708-2РУ | 2519 | 2234 | 0.023 |
| 52 | 7 | 0.3 | 6808 | 6808 ЗЗ | 6808-2РС | 6808-2РУ | 5050 | 4350 | 0.033 | |
| 62 | 12 | 0.6 | 6908 | 6908 ЗЗ | 6908-2РС | 6908-2РУ | 13700 | 9900 | 0.109 | |
| 68 | 9 | 0.3 | 16008 | / | / | 11100 | 8550 | 0.125 | ||
| 68 | 15 | 1 | 6008 | 6008 ЗЗ | 6008-2РС | 6008-2РУ | 16800 | 11500 | 0.194 | |
| 68 | 21 | 1.5 | 63008 | / | 63008-2РС | / | 16800 | 11600 | 0.259 | |
| 80 | 18 | 1.1 | 6208 | 6208 ЗЗ | 6208-2РС | 6208-2РУ | 29100 | 17900 | 0.366 | |
| 80 | 23 | 2 | 62208 | / | 62208-2РС | / | 30700 | 19000 | 0.45 | |
| 80 | 30.2 | 2 | 63208 | / | 63208-2РС | / | 20580 | 14210 | 0.435 | |
| 90 | 23 | 1.5 | 6308 | 6308 ЗЗ | 6308-2РС | 6308-2РУ | 40500 | 24100 | 0.633 | |
| 90 | 33 | 2.5 | 62308 | / | 62308-2РС | / | 41000 | 24000 | 0.91 | |
| 90 | 36.5 | 2.5 | 63308 | / | 63308-2РС | / | 29400 | 20482 | 1.02 | |
| 110 | 27 | 2 | 6408 | / | / | 63500 | 36500 | 1.2 | ||
| 45 | 55 | 6 | 0.3 | 6709 | 6709 ЗЗ | 6709-2РС | 6709-2РУ | 2577 | 2401 | 0.025 |
| 58 | 7 | 0.3 | 6809 | 6809 ЗЗ | 6809-2РС | 6809-2РУ | 6400 | 5500 | 0.04 | |
| 68 | 12 | 0.6 | 6909 | 6909 ЗЗ | 6909-2РС | 6909-2РУ | 14100 | 10900 | 0.122 | |
| 75 | 10 | 0.6 | 16009 | / | / | / | 12900 | 10500 | 0.17 | |
| 75 | 16 | 1 | 6009 | 6009 ЗЗ | 6009-2РС | 6009-2РУ | 21000 | 15200 | 0.246 | |
| 75 | 23 | 1.5 | 63009 | / | 63009-2РС | / | 20800 | 14600 | 0.345 | |
| 85.0 | 19 | 1.1 | 6209 | 6209 ЗЗ | 6209-2РС | 6209-2РУ | 32500 | 20500 | 0.407 | |
| 85.0 | 23 | 2 | 62209 | / | 62209-2РС | / | 33200 | 21600 | 0.485 | |
| 85.0 | 30.2 | 2 | 63209 | / | 63209-2РС | / | 22540 | 15680 | 0.64 | |
| 100.0 | 25 | 1.5 | 6309 | 6309 ЗЗ | 6309-2РС | 6309-2РУ | 53000 | 32000 | 0.833 | |
| 100.0 | 36 | 2.5 | 62309 | / | 62309-2РС | / | 52700 | 31500 | 1.19 | |
| 100.0 | 39.7 | 2.5 | 63309 | / | 63309-2РС | / | 37240 | 27440 | 1.3 | |
| 120.0 | 29 | 2 | 6409 | / | / | 77500 | 45000 | 1.55 | ||
| 50 | 62.0 | 6 | 0.3 | 6710 | 6710 ЗЗ | 6710-2РС | 6710-2РУ | 2666 | 2636 | 0.064 |
| 65.0 | 7 | 0.3 | 6810 | 6810 ЗЗ | 6810-2РС | 6810-2РУ | 6600 | 6050 | 0.052 | |
| 72.0 | 12 | 0.6 | 6910 | 6910 ЗЗ | 6910-2РС | 6910-2РУ | 14500 | 11700 | 0.127 | |
| 80.0 | 10 | 0.6 | 16010 | / | / | / | 16100 | 13100 | 0.18 | |
| 80.0 | 16 | 1 | 6010 | 6010ZZ | 6010-2РС | 6010-2РУ | 21800 | 16600 | 0.264 | |
| 80.0 | 23 | 1.5 | 63010 | / | 63010-2РС | / | 21600 | 16000 | 0.37 | |
| 90.0 | 20 | 1.1 | 6210 | 6210 ЗЗ | 6210-2РС | 6210-2РУ | 35000 | 23200 | 0.463 | |
| 90.0 | 23 | 2 | 62210 | / | 62210-2РС | / | 35100 | 23200 | 0.535 | |
| 90.0 | 30.2 | 2 | 63210 | / | 63210-2РС | / | 24500 | 18130 | 0.675 | |
| 110.0 | 27 | 2 | 6310 | 6310 ЗЗ | 6310-2РС | 6310-2РУ | 62000 | 38100 | 1.07 | |
| 110.0 | 40 | 2 | 62310 | / | 62310-2РС | / | 61800 | 38000 | 1.55 | |
| 130.0 | 31 | 2.1 | 6410 | / | / | / | 87500 | 52000 | 1.91 | |
д 40~70мм
| Основные размеры (мм) | Модель | Кр(Н) | Кукуруза) | вес (г) | ||||||
| d | Д | Б | р | Открыть | Железная крышка | Контактная крышка | Бесконтактный | |||
| 55 | 68 | 7 | 0.3 | 6711 | / | / | / | 4850 | 5060 | 0.055 |
| 72 | 9 | 0.3 | 6811 | 6811 ЗЗ | 6811-2РС | 6811-2РУ | 9100 | 8450 | 0.083 | |
| 80 | 13 | 1 | 6911 | 6911 ЗЗ | 6911-2РС | 6911-2РУ | 16000 | 13200 | 0.177 | |
| 90 | 11 | 0.6 | 16011 | / | / | / | 15000 | 13500 | 0.26 | |
| 90 | 18 | 1.1 | 6011 | 6011 ЗЗ | 6011-2РС | 6011-2РУ | 28300 | 21300 | 0.384 | |
| 100.0 | 21 | 1.5 | 6211 | 6211 ЗЗ | 6211-2РС | 6211-2РУ | 43500 | 29300 | 0.607 | |
| 100.0 | 25 | 1.5 | 62211 | / | 62211-2BS | / | 43600 | 29000 | 0.7 | |
| 120.0 | 29 | 2 | 6311 | 6311 ЗЗ | 6311-2РС | 6311-2РУ | 71500 | 44500 | 1.37 | |
| 120.0 | 43 | 2 | 62311 | / | 62311-2РС | / | 71500 | 45000 | 1.95 | |
| 140.0 | 33 | 2.1 | 6411 | / | / | / | 101000 | 62000 | 2.32 | |
| 60 | 75 | 7 | 0.3 | 6712 | / | / | / | 5900 | 6325 | 0.07 |
| 78 | 10 | 0.3 | 6812 | 6812 ЗЗ | 6812-2РС | 6812-2РУ | 11500 | 10600 | 0.106 | |
| 85 | 13 | 1 | 6912 | 6912 ЗЗ | 6912-2РС | 6912-2РУ | 19400 | 16200 | 0.191 | |
| 95 | 11 | 0.6 | 16012 | / | / | / | 16200 | 14300 | 0.28 | |
| 95 | 18 | 1.1 | 6012 | 6012 ЗЗ | 6012-2РС | 6012-2РУ | 29500 | 23200 | 0.418 | |
| 110.0 | 22 | 1.5 | 6212 | 6212 ЗЗ | 6212-2РС | 6212-2РУ | 52500 | 36000 | 0.783 | |
| 110.0 | 28 | 1.5 | 62212 | / | 62212-2BS | / | 47500 | 32500 | 0.97 | |
| 130.0 | 31 | 2 | 6312 | 6312 ЗЗ | 6312-2РС | 6312-2РУ | 82000 | 52000 | 1.7 | |
| 130.0 | 46 | 2 | 62312 | / | 62312-2РС | / | 81900 | 52000 | 2.5 | |
| 130.0 | 35 | 2.1 | 6412 | / | / | / | 109000 | 70000 | 2.79 | |
| 65 | 85 | 10 | 0.6 | 6813 | 6813 ЗЗ | 6813-2РС | 6813-2РУ | 12000 | 11500 | 0.125 |
| 90 | 13 | 1 | 6913 | 6913 ЗЗ | 6913-2РС | 6913-2РУ | 17400 | 16000 | 0.2 | |
| 100.0 | 11 | 0.6 | 16013 | / | / | / | 20500 | 18600 | 0.3 | |
| 100.0 | 18 | 1.1 | 6013 | 6013 ЗЗ | 6013-2РС | 6013-2РУ | 30500 | 25200 | 0.438 | |
| 120.0 | 23 | 1.5 | 6213 | 6213 ЗЗ | 6213-2BS | 6213-2РУ | 57000 | 40000 | 0.99 | |
| 120.0 | 31 | 1.5 | 62213 | / | 62213-2РС | / | 55900 | 40500 | 1.25 | |
| 140.0 | 33 | 2.1 | 6313 | 6313 ЗЗ | 6313-2РС | 6313-2РУ | 92500 | 59500 | 2.08 | |
| 140.0 | 48 | 2 | 62313 | / | 62313-2РС | / | 92300 | 60000 | 3 | |
| 160.0 | 37 | 2.1 | 6413 | / | / | / | 118000 | 78500 | 3.36 | |
| 70 | 85 | 7 | 0.3 | 6714 | / | / | / | 6100 | 7015 | 0.08 |
| 90 | 10 | 0.6 | 6814 | 6814 ЗЗ | 6814-2РС | 6814-2РУ | 12100 | 11900 | 0.135 | |
| 100.0 | 16 | 1 | 6914 | 6914 ЗЗ | 6914-2РС | 6914-2РУ | 23500 | 21100 | 0.327 | |
| 110.0 | 13 | 0.6 | 16014 | / | / | / | 26800 | 23600 | 0.433 | |
| 110.0 | 20 | 1.1 | 6014 | 6014 ЗЗ | 6014-2РС | 6014-2РУ | 38000 | 31000 | 0.607 | |
| 125.0 | 24 | 1.5 | 6214 | 6214 ЗЗ | 6214-2РС | 6214-2РУ | 62000 | 44000 | 1.07 | |
| 125.0 | 31 | 1.5 | 62214 | / | 62214-2РС | / | 60500 | 45000 | 1.3 | |
| 150.0 | 35 | 2.1 | 6314 | 6314 ЗЗ | 6314-2РС | 6314-2РУ | 104000 | 68000 | 2.52 | |
| 150.0 | 51 | 2 | 62314 | / | 62314-2РС | / | 104000 | 68000 | 3.55 | |
| 180.0 | 42:00 | 3 | 6414 | / | / | / | 145000 | 105000 | 5 | |
Двухрядные шарикоподшипники широко используются в двигателях, механическом оборудовании, вентиляторах, автомобильных деталях и других устройствах, поскольку они могут одновременно выдерживать...
ЧИТАТЬ ДАЛЕЕDouble row ball bearings are widely used in motors, mechanical equipment, fans, automotive parts, and other applications because they can simultaneously withstand radial and bidirectional axial loads....
ЧИТАТЬ ДАЛЕЕДвухрядные шарикоподшипники широко используются в различном механическом оборудовании благодаря своей высокой несущей способности и стабильной работе, а также широко используются в автомобиля...
ЧИТАТЬ ДАЛЕЕКак согласовать параметры нагрузки, чтобы избежать преждевременного выхода подшипника из строя? Долговечность двухрядные радиально-упорные шарикоподшипники в системах механической тр...
ЧИТАТЬ ДАЛЕЕПоскольку подшипники являются основными компонентами механического оборудования, производительность и качество подшипников напрямую связаны с эффективностью работы и стабильностью всей системы. Компания Ningbo Wanshun Bearing Co., Ltd., являясь лидером подшипниковой промышленности Китая, завоевала широкое признание и доверие на внутреннем и внешнем рынках благодаря своей превосходной технологии производства, строгому управлению качеством и богатой линейке продукции, особенно в области глубоких канавок. шарикоподшипники.
Радиальные шарикоподшипники Благодаря своей простой конструкции, высокой грузоподъемности и низкому трению широко используются в различных типах механического оборудования и стали незаменимой частью трансмиссионной системы. Компания Ningbo Wanshun Bearing Co., Ltd. хорошо осознает важность радиальных шарикоподшипников, поэтому стремится производить высококачественные и высокоточные радиальные шарикоподшипники, отвечающие строгим требованиям различных отраслей промышленности к системам передачи.
В матрице продукции Ningbo Wanshun радиальные шарикоподшипники серий 42 и 43 стали первым выбором многих клиентов благодаря своим превосходным характеристикам и надежному качеству. Эти две серии продуктов не только соответствуют общим международным стандартам, но также строго контролируют выбор материалов, контроль процессов, проверку качества и другие аспекты, чтобы гарантировать стабильную работу каждого комплекта подшипников в сложных и меняющихся условиях работы. В то же время, чтобы удовлетворить индивидуальные потребности различных клиентов, Ningbo Wanshun также предлагает радиальные шарикоподшипники серий 42 и 43 с различными характеристиками и конфигурациями, чтобы гарантировать широкое использование продукции в автомобилях, двигателях, сельскохозяйственной технике, станки и другие области.
Как компания, специализирующаяся на производстве высококачественных подшипников, Ningbo Wanshun всегда считала технологические инновации основной движущей силой развития компании. В процессе производства радиальных шарикоподшипников компания постоянно внедряет передовое производственное оборудование и технологии, оптимизирует производственный процесс и повышает эффективность производства и качество продукции. В то же время компания также создала полную систему исследований и разработок, активно сотрудничает с известными отечественными и зарубежными университетами и научно-исследовательскими институтами для совместного преодоления технических трудностей и содействия технологическому прогрессу в индустрии радиальных шарикоподшипников.
Качество – это спасательный круг Ningbo Wanshun. Компания всегда ставит «удовлетворение клиентов в центре внимания» в качестве основной концепции управления качеством, строго соблюдает стандарты системы управления качеством ISO9001 и строго контролирует все звенья, такие как закупка сырья, производство и обработка, а также проверка готовой продукции. Компания также оснащена современным испытательным оборудованием и профессиональной командой тестировщиков для проведения всесторонних испытаний различных показателей производительности продукта, чтобы гарантировать, что каждый комплект радиальных шарикоподшипников может соответствовать отраслевым стандартам или даже превосходить их. Именно это постоянное стремление к качеству принесло радиальным шарикоподшипникам Ningbo Wanshun хорошую репутацию и широкое признание на рынке.
Заглядывая в будущее, компания Ningbo Wanshun Bearing Co., Ltd. продолжит придерживаться философии бизнеса «заводить друзей, прежде чем заниматься бизнесом, взаимной выгодой и общим развитием», а также осуществлять широкое и углубленное сотрудничество с друзьями из всех слоев общества. жизнь дома и за рубежом с более открытым разумом и более прагматичными действиями. Компания твердо верит, что благодаря постоянным усилиям и инновациям она будет способствовать развитию промышленного производства в моей стране и даже во всем мире. В то же время компания надеется на возможность работать рука об руку с большим количеством партнеров-единомышленников, чтобы вместе создавать лучшее будущее.
